Yuvarlak Açılımlı Petek Kirişler

Boyutlar:
Yuvarlak açılımlı petek kirişlerin boyutları değişkendir, ACB yazılımı ile optimize edilebilirler.

Kaynak dizayna uygun olarak işlenir.

Yüzey Durumu:
EN 10163-3: 2004 standartına göre sınıfı C, alt sınıfı 1.


Çatı Kirişlerin Ağırlıkları ve Boyutları
Profil Ağırlık Boyutlar

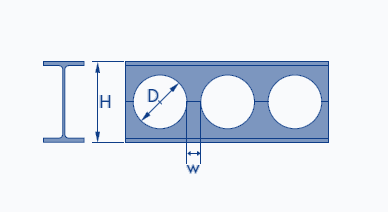

  (D ? 1,05 x h, w = 0,25 x D)*
  G
kg/m		 H
mm		 D
mm		 w
mm		 AL
mm2/m
IPE A 200 17,1 290,4 210 52,5 0,699
IPE 200 20,7 293,4 210 52,5 0,706
IPE O 200 23,2 295,4 210 52,5 0,718
IPE A 220 20,6 320,1 230 57,5 0,774
IPE 220 24,3 323,1 230 57,5 0,780
IPE O 220 27,2 325,1 230 57,5 0,793
IPE A 240 24,3 349,7 250 62,5 0,843
IPE 240 28,5 352,7 250 62,5 0,849
IPE O 240 31,9 354,7 250 62,5 0,862
IPE A 270 28,6 394,3 280 70 0,954
IPE 270 33,5 397,3 280 70 0,961
IPE O 270 39,4 401,3 280 70 0,974

IPE A 300 34 441,2 315 78,75 1,065
IPE 300 39,2 444,2 315 78,75 1,071
IPE O 300 45,9 448,2 315 78,75 1,088
IPE A 330 40 488,2 350 87,5 1,150
IPE 330 45,7 491,2 350 87,5 1,156
IPE O 330 53,1 495,2 350 87,5 1,173
IPE A 360 46,9 533,3 380 95 1,242
IPE 360 53,1 535,7 380 95 1,248
IPE O 360 61,5 539,7 380 95 1,265

IPE A 400 53,6 592,1 420 105 1,345
IPE 400 61,7 595,1 420 105 1,352
IPE O 400 70,4 599,1 420 105 1,368
IPE A 450 62,6 668,7 475 118,75 1,469
IPE 450 71,9 671,7 475 118,75 1,476
IPE O 450 85,7 677,7 475 118,75 1,497
IPE A 500 73,8 742,9 525 131,25 1,596
IPE 500 84 745,9 525 131,25 1,603
IPE O 500 99,4 751,9 525 131,25 1,623
IPE A 550 85,6 819,5 580 145 1,715
IPE 550 97,5 822,5 580 145 1,722
IPE O 550 113,4 828,5 580 145 1,743
IPE A 600 99,9 893,7 630 157,5 1,841
IPE 600 113,1 896,7 630 157,5 1,848
IPE O 600 142,8 906,7 630 157,5 1,886
IPE 750 x 147 134,5 1127,2 790 197,5 2,301
IPE 750 x 173 159,9 1136,2 790 197,5 2,328
IPE 750 x 196 181,9 1144,2 790 197,5 2,348
  G
kg/m		 H
mm		 D
mm		 w
mm		 AL
mm2/m
HE 260 AA 51,7 368,9 275 68,75 1,395
HE 260 A 65,3 374,9 275 68,75 1,408
HE 260 B 89,2 384,9 275 68,75 1,429
HE 260 M 165,6 414,9 275 68,75 1,525
HE 280 AA 58,5 398,5 295 73,75 1,509
HE 280 A 73,2 404,5 295 73,75 1,522
HE 280 B 98,9 414,5 295 73,75 1,543
HE 280 M 181,1 444,5 295 73,75 1,639

HE 300 AA 66,6 427,2 315 78,75 1,617
HE 300 A 84,8 434,2 315 78,75 1,631
HE 300 B 112,4 444,2 315 78,75 1,653
HE 300 M 229,1 484,2 315 78,75 1,778
HE 320 AA 70,7 454,9 335 83,75 1,647
HE 320 A 93,6 463,9 335 83,75 1,666
HE 320 B 121,5 473,9 335 83,75 1,687
HE 320 M 235,6 512,9 335 83,75 1,806
HE 340 AA 74,9 486 360 90 1,678
HE 340 A 100,3 496 360 90 1,699
HE 340 B 128,5 506 360 90 1,720
HE 340 M 238,0 543 360 90 1,835
HE 360 AA 79,2 514,7 380 95 1,711
HE 360 A 107,1 525,7 380 95 1,734
HE 360 B 135,6 535,7 380 95 1,755
HE 360 M 239,9 570,7 380 95 1,861

HE 400 AA 87,3 573,1 420 105 1,778
HE 400 A 118,9 585,1 420 105 1,803
HE 400 B 148,0 595,1 420 105 1,824
HE 400 M 244,4 627,1 420 105 1,920
HE 450 AA 93,7 646,7 475 118,75 1,856
HE 450 A 132,8 661,7 475 118,75 1,887
HE 450 B 162,7 671,7 475 118,75 1,908
HE 450 M 250,7 699,7 475 118,75 1,996

HE 500 AA 100,5 717,9 525 131,25 1,936
HE 500 A 147,2 735,9 525 131,25 1,973
HE 500 B 177,8 745,9 525 131,25 1,994
HE 500 M 256,4 769,9 525 131,25 2,070
HE 550 AA 111,7 794,5 580 145 2,021
HE 550 A 157,2 812,5 580 145 2,058
HE 550 B 188,6 822,5 580 145 2,079
HE 550 M 263 844,5 580 145 2,150

HE 600 AA 119,4 867,7 630 157,5 2,105
HE 600 A 167,7 886,7 630 157,5 2,144
HE 600 B 199,9 896,7 630 157,5 2,165
HE 600 M 269,1 916,7 630 157,5 2,228
HE 600 x 337 317 928,7 630 157,5 2,274
HE 600 x 399 375,8 944,7 630 157,5 2,328
HE 650 AA 127,4 945,8 690 172,5 2,186
HE 650 A 178,3 965,8 690 172,5 2,227
HE 650 B 211,2 975,8 690 172,5 2,248
HE 650 M 275,6 993,8 690 172,5 2,307
HE 650 x 343 322,3 1005,8 690 172,5 2,349
HE 650 x 407 382,3 1021,8 690 172,5 2,403

HE 700 AA 138,2 1017,6 735 183,75 2,274
HE 700 A 191,5 1037,6 735 183,75 2,314
HE 700 B 225,3 1047,6 735 183,75 2,336
HE 700 M 281,8 1063,6 735 183,75 2,386
HE 700 x 352 329,7 1075,6 735 183,75 2,428
HE 700 x 418 391,1 1091,6 735 183,75 2,482
HE 800 AA 157,3 1168,4 840 210 2,439
HE 800 A 209,1 1188,4 840 210 2,479
HE 800 B 244,6 1198,4 840 210 2,501
HE 800 M 296 1212,4 840 210 2,543
HE 800 x 373 347,2 1224,4 840 210 2,589
HE 800 x 444 413,8 1240,4 840 210 2,643

HE 900 AA 180,9 1321,6 950 237,5 2,608
HE 900 A 233,4 1341,6 950 237,5 2,648
HE 900 B 270,4 1351,6 950 237,5 2,670
HE 900 M 308,6 1361,6 950 237,5 2,699
HE 900 x 391 362,2 1373,6 950 237,5 2,745
HE 900 x 466 431,8 1389,6 950 237,5 2,800
HE 1000 AA 201,5 1470,1 1050 262,5 2,780
HE 1000 A 251,6 1490,1 1050 262,5 2,820
HE 1000 B 290,2 1500,1 1050 262,5 2,842
HE 1000 M 322,4 1508,1 1050 262,5 2,867
HE 1000 x 393 362,1 1516,1 1050 262,5 2,888
HE 1000 x 415 377,8 1520,1 1050 262,5 2,901
HE 1000 x 494 450,7 1536,1 1050 262,5 2,956
HE 1000 x 584 534,7 1556,1 1050 262,5 3,018
  G
kg/m		 H
mm		 D
mm		 w
mm		 AL
mm2/m
HL 920 x 344 320,1 1402,4 999 249,75 3,201
HL 920 x 368 341,2 1406,4 999 249,75 3,214
HL 920 x 390 362,6 1411,4 999 249,75 3,228
HL 920 x 420 392,3 1418,4 999 249,75 3,251
HL 920 x 449 419,8 1423,4 999 249,75 3,266
HL 920 x 491 458,3 1432,4 999 249,75 3,280
HL 920 x 537 501,8 1440,4 999 249,75 3,310
HL 920 x 588 550,4 1451,4 999 249,75 3,341
HL 920 x 656 614,4 1462,4 999 249,75 3,381
HL 920 x 725 678,9 1474,4 999 249,75 3,419
HL 920 x 787 737,7 1486,4 999 249,75 3,456
HL 920 x 970 911,0 1518,4 999 249,75 3,561

HL 1000 AA 275,1 1482,1 1050 262,5 3,204
HL 1000 A 300,3 1490,1 1050 262,5 3,220
HL 1000 B 346,7 1500,1 1050 262,5 3,242
HL 1000 M 385,2 1508,1 1050 262,5 3,267
HL 1000 x 443 412,9 1512,1 1050 262,5 3,276
HL 1000 x 483 451,0 1520,1 1050 262,5 3,301
HL 1000 x 539 503,8 1530,1 1050 262,5 3,334
HL 1000 x 554 517,1 1532,1 1050 262,5 3,343
HL 1000 x 591 552,0 1540,1 1050 262,5 3,364
HL 1000 x 642 599,2 1548,1 1050 262,5 3,393
HL 1000 x 748 699,6 1568,1 1050 262,5 3,456
HL 1000 x 883 826,3 1592,1 1050 262,5 3,535
HL 1100 A 317,9 1640,9 1155 288,75 3,408
HL 1100 B 362,7 1650,9 1155 288,75 3,429
HL 1100 M 402,5 1658,9 1155 288,75 3,454
HL 1100 R 463,0 1668,9 1155 288,75 3,488

Zemin Kirişlerin Ağırlıkları ve Boyutları
Profil Ağırlık Boyutlar
  (D ? 1,05 x h, w = 0,25 x D)*
  G
kg/m		 H
mm		 D
mm		 w
mm		 AL
mm2/m
IPE A 200 17,4 275,6 205 105 0,719
IPE 200 21,1 279,9 210 110 0,724
IPE O 200 23,7 283,6 210 105 0,736
IPE A 220 21 305,6 230 120 0,794
IPE 220 24,8 308,6 230 120 0,8
IPE O 220 27,8 312,2 230 115 0,812
IPE A 240 24,8 334,3 250 130 0,866
IPE 240 29,2 337,3 250 130 0,872
IPE O 240 32,6 340,9 250 125 0,884
IPE A 270 29,2 378,9 280 140 0,98
IPE 270 34,2 383,3 285 145 0,986
IPE O 270 40,2 385,9 280 140 0,998

IPE A 300 34,7 420,3 310 160 1,095
IPE 300 40,1 427,8 315 155 1,1
IPE O 300 46,9 431,1 315 157,5 1,116
IPE A 330 40,9 466,3 345 175 1,184
IPE 330 46,8 469,3 345 175 1,19
IPE O 330 54,3 476,2 350 175 1,205
IPE A 360 48 511,4 375 185 1,279
IPE 360 54,3 515,2 380 190 1,283
IPE O 360 62,9 519,2 380 190 1,299

IPE A 400 54,8 568,2 415 205 1,386
IPE 400 63,1 572,6 420 210 1,391
IPE O 400 72,1 576,6 420 210 1,407
IPE A 450 64,1 639,7 470 240 1,517
IPE 450 73,7 647,1 475 235 1,521
IPE O 450 87,8 652,4 475 237,5 1,542
IPE A 500 75,6 712,9 520 260 1,647
IPE 500 86,1 717,3 525 265 1,653
IPE O 500 102 724 525 262,5 1,673
IPE A 550 87,7 787,4 575 285 1,772
IPE 550 100,1 791,9 580 290 1,778
IPE O 550 116,4 797,9 580 290 1,798
IPE A 600 102,5 857,6 625 315 1,904
IPE 600 116,2 862 630 320 1,909
IPE O 600 146,6 873,5 630 315 1,945
IPE 750 x 147 138,8 1084,3 790 400 2,379
IPE 750 x 173 164,6 1093,3 790 400 2,405
IPE 750 x 196 187 1102,8 790 395 2,425
  G
kg/m		 H
mm		 D
mm		 w
mm		 AL
mm2/m
HE 260 AA 52,5 347,2 260 130 1,422
HE 260 A 66,2 354,6 265 135 1,433
HE 260 B 90,3 370,5 275 135 1,452
HE 260 M 167,2 412 305 155 1,539
HE 280 AA 59,3 375,9 280 140 1,539
HE 280 A 74,2 383,3 285 145 1,55
HE 280 B 100,1 399,2 295 145 1,568
HE 280 M 182,9 440,6 325 165 1,656

HE 300 AA 67,6 405,7 305 152,5 1,647
HE 300 A 85,9 412 305 155 1,661
HE 300 B 113,7 427,8 315 155 1,679
HE 300 M 231,1 485,2 355 175 1,793
HE 320 AA 71,8 432,4 325 162,5 1,68
HE 320 A 94,9 440,6 325 165 1,698
HE 320 B 123,1 456,5 335 165 1,716
HE 320 M 237,8 512,8 375 185 1,824
HE 340 AA 76,1 466,6 360 180 1,711
HE 340 A 101,8 469,3 345 175 1,734
HE 340 B 130,2 485,2 355 175 1,753
HE 340 M 240,5 539,5 395 195 1,856
HE 360 AA 80,6 494,2 380 190 1,746
HE 360 A 108,7 499,3 370 190 1,77
HE 360 B 137,5 515,2 380 190 1,788
HE 360 M 242,5 566,2 415 205 1,885

HE 400 AA 88,9 550,6 420 210 1,817
HE 400 A 120,8 556,7 410 210 1,843
HE 400 B 150,2 572,6 420 210 1,861
HE 400 M 247,4 620,5 455 225 1,947
HE 450 AA 95,6 621,4 475 237,5 1,901
HE 450 A 135,2 629,9 460 230 1,934
HE 450 B 165,3 647,1 475 235 1,951
HE 450 M 254,3 685,2 500 250 2,031

HE 500 AA 102,8 690 525 262,5 1,986
HE 500 A 149,8 704,5 515 255 2,024
HE 500 B 180,9 717,3 525 265 2,042
HE 500 M 260,6 751,4 550 280 2,111
HE 550 AA 114,4 763,9 580 290 2,076
HE 550 A 160,3 774,6 565 285 2,115
HE 550 B 192,2 791,9 580 290 2,133
HE 550 M 267,7 822,5 600 300 2,197

HE 600 AA 122,5 834,5 630 315 2,165
HE 600 A 171,1 849,2 620 310 2,205
HE 600 B 203,9 862 630 320 2,224
HE 600 M 274,3 890,7 650 330 2,281
HE 600 x 337 323,6 895,5 630 315 2,328
HE 600 x 399 383,5 911,5 630 315 2,381
HE 650 AA 130,9 909,5 690 345 2,253
HE 650 A 182,3 919,3 670 340 2,296
HE 650 B 215,8 936,6 685 345 2,314
HE 650 M 281,4 961,8 700 350 2,367
HE 650 x 343 329,4 969,5 690 345 2,41
HE 650 x 407 390,7 985,5 690 345 2,462

HE 700 AA 142,1 979 735 367,5 2,344
HE 700 A 196 993,9 725 365 2,387
HE 700 B 230,4 1009,7 735 365 2,405
HE 700 M 288 1030 750 380 2,451
HE 700 x 352 337,3 1037 735 367,5 2,494
HE 700 x 418 400 1053 735 367,5 2,546
HE 800 AA 162,1 1124,5 840 420 2,521
HE 800 A 214,5 1138,6 830 420 2,563
HE 800 B 250,6 1154,5 840 420 2,581
HE 800 M 303 1175,7 855 425 2,618
HE 800 x 373 355,8 1180,5 840 420 2,666
HE 800 x 444 424,2 1196,5 840 420 2,718

HE 900 AA 186,8 1272,1 950 475 2,701
HE 900 A 239,8 1286,3 935 465 2,743
HE 900 B 277,7 1299,2 945 475 2,762
HE 900 M 316,7 1315 955 475 2,788
HE 900 x 391 372 1324,1 950 475 2,834
HE 900 x 466 443,6 1340,1 950 475 2,886
HE 1000 AA 208,4 1415,4 1050 525 2,883
HE 1000 A 258,8 1435,4 1050 525 2,923
HE 1000 B 298,5 1445,4 1050 525 2,943
HE 1000 M 331,5 1453,4 1050 525 2,967
HE 1000 x 393 372,7 1461,4 1050 525 2,988
HE 1000 x 415 388,7 1465,4 1050 525 3
HE 1000 x 494 463,7 1481,4 1050 525 3,052
HE 1000 x 584 549,9 1501,4 1050 525 3,113
  G
kg/m		 H
mm		 D
mm		 w
mm		 AL
mm2/m
HL 920 x 344 328,1 1350,3 999 499,5 3,297
HL 920 x 368 349,6 1354,3 999 499,5 3,309
HL 920 x 390 371,4 1359,3 999 499,5 3,323
HL 920 x 420 401,6 1366,3 999 499,5 3,345
HL 920 x 449 429,7 1371,3 999 499,5 3,36
HL 920 x 491 469 1380,3 999 499,5 3,374
HL 920 x 537 513,5 1388,3 999 499,5 3,402
HL 920 x 588 563,2 1399,3 999 499,5 3,432
HL 920 x 656 628,7 1410,3 999 499,5 3,471
HL 920 x 725 694,7 1422,3 999 499,5 3,507
HL 920 x 787 754,6 1434,3 999 499,5 3,543
HL 920 x 970 931,6 1466,3 999 499,5 3,644

HL 1000 AA 282,3 1427,4 1050 525 3,307
HL 1000 A 307,4 1435,4 1050 525 3,323
HL 1000 B 355 1445,4 1050 525 3,343
HL 1000 M 394,3 1453,4 1050 525 3,367
HL 1000 x 443 423,1 1457,4 1050 525 3,375
HL 1000 x 483 462,1 1465,4 1050 525 3,4
HL 1000 x 539 516,2 1475,4 1050 525 3,432
HL 1000 x 554 529,9 1477,4 1050 525 3,44
HL 1000 x 591 565,5 1485,4 1050 525 3,46
HL 1000 x 642 614 1493,4 1050 525 3,488
HL 1000 x 748 716,5 1513,4 1050 525 3,549
HL 1000 x 883 846,1 1537,4 1050 525 3,625
HL 1100 A 326,5 1580,9 1155 577,5 3,521
HL 1100 B 372,3 1590,9 1155 577,5 3,541
HL 1100 M 413 1598,9 1155 577,5 3,566
HL 1100 R 475,4 1608,9 1155 577,5 3,598



Copyright 2014 ÖZÇETüm hakları saklıdır.

YUKARI ↑ EGEWEB
